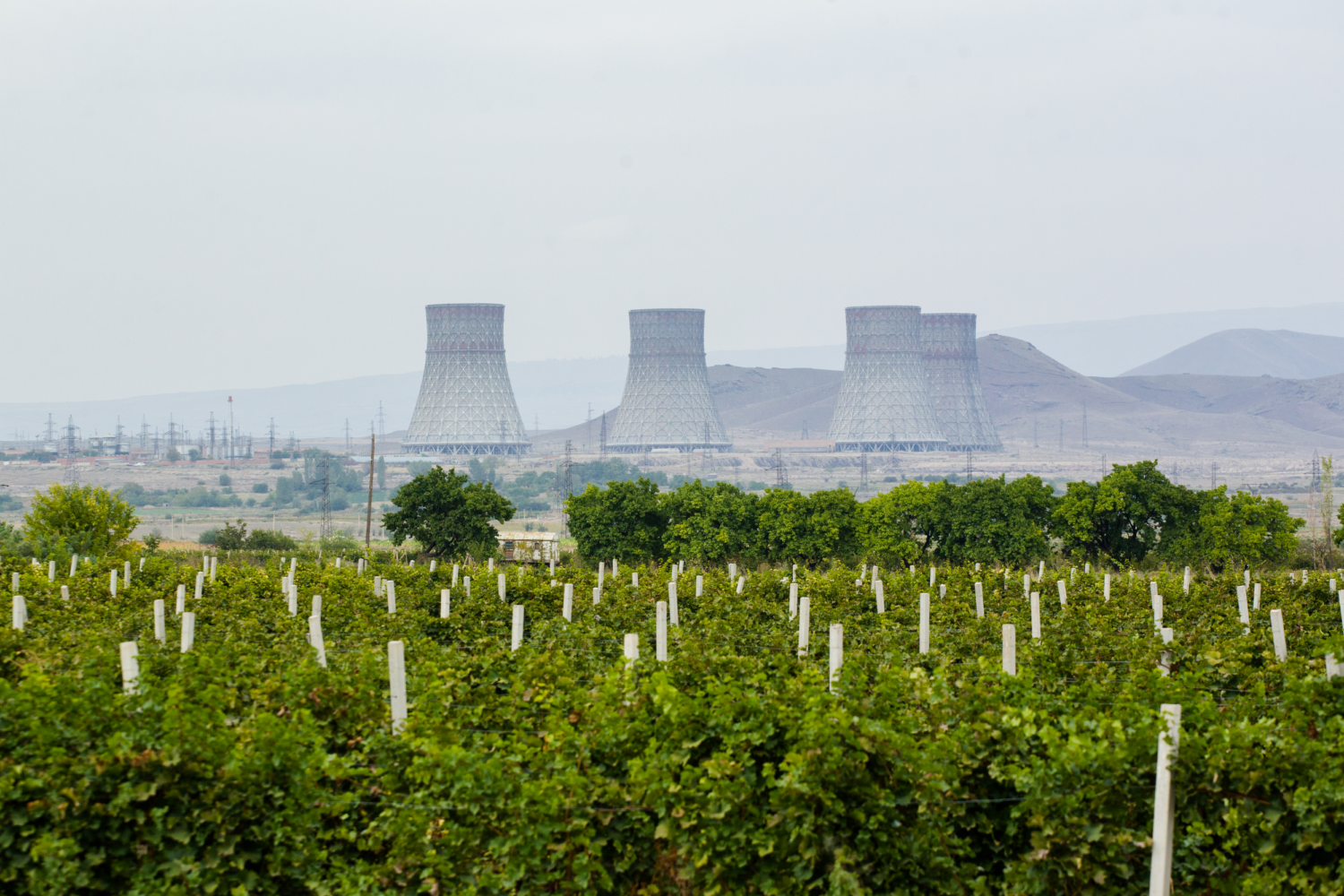

В основе Армянской АЭС — реактор ВВЭР-440. В этом году он отмечает юбилей: 45 лет эффективной, надежной и безопасной работы. Это водо-водяной реактор, он относится к типу самых распространенных в мире. Рассказываем о водо-водяных технологиях и российской линейке этих установок.
Водо-водяные реакторы (ВВЭР, или Pressurized Water Reactor, PWR) — это основа современной глобальной и российской атомной энергетики. В России накоплен многолетний опыт успешной эксплуатации таких реакторов. ВВЭР непрерывно эволюционируют в направлении повышения эффективности и безопасности.
306
водо-водяных реакторов действует в мире
Флагманский проект «Росатома» — ВВЭР-1200: самый современный, технологичный и безопасный российский реактор поколения 3+. Он вобрал в себя весь опыт конструирования и использования реакторов подобного типа. Срок его службы — 60 лет с возможностью продления еще на 20 лет. Другие важные характеристики ВВЭР-1200 — возможность маневрирования мощностью, высокий коэффициент использования установленной мощности (90%), возможность работать 18 месяцев без перегрузки топлива.
Блок ВВЭР-1200 имеет два контура. В первом контуре, замкнутом и герметичном, расположен реактор. В результате происходящей там ядерной реакции деления выделяется колоссальное количество энергии, которая нагревает теплоноситель в виде химически обессоленной воды с добавлением бора, проходящей через реактор под высоким давлением (16,2 МПа) и температурой (до 328,8 °C). Циркуляция теплоносителя осуществляется внутри первого контура с помощью четырех мощных главных циркуляционных насосов.
Нагретая вода из реактора поступает в парогенераторы, где передает свое тепло воде второго контура, которая закипает, что приводит к образованию пара.
Двухконтурная конструкция предусматривает полную изоляцию контуров друг от друга, то есть вода, находящаяся внутри реактора, физически не контактирует с водой, которая находится внутри парогенераторов, и передает ей тепло через теплообменную поверхность. Благодаря этому исключается попадание радиоактивной воды за пределы первого контура.
Образовавшийся пар по большим паропроводам передается в турбину, где его энергия раскручивает вал паровой турбины. Вращение вала передается электрогенератору, который, вращаясь, вырабатывает электричество. Вырабатываемое генератором электричество поступает на повышающие трансформаторы, после которых по элегазовым токопроводам поступает на распределительное устройство и далее выдается в сеть.
Блок с реактором ВВЭР-1200 спроектирован таким образом, чтобы выдерживать экстремальные и крайне маловероятные воздействия: землетрясение интенсивностью до 9 баллов, смерчи и ураганы до 60 м/с, цунами и волны до 10 метров.
В проекте используются независимые системы безопасности — активные и пассивные. Активные системы разработаны для быстрого реагирования на возможные нештатные ситуации. Работа пассивных систем безопасности обеспечивается даже при отсутствии электропитания и без участия оператора. Рассказать обо всех системах в небольшом материале невозможно, поэтому упомянем лишь некоторые из них.
Один из важнейших элементов пассивной системы безопасности, «ловушка расплава», — ноу-хау российских атомщиков. Она представляет собой стальную емкость весом 144 тонны, которая в случае нештатной ситуации надежно удерживает фрагменты расплава активной зоны и не позволяет им выйти за пределы герметичной оболочки здания реактора.
Еще один элемент пассивной системы безопасности — система аварийного охлаждения активной зоны предназначена для охлаждения активной зоны объемом воды, многократно превышающим объем реактора. Как и система управления и защиты реактора, будет выполнять свою функцию в течение 72 часов даже при полном отсутствии электроснабжения.
Система пассивного отвода тепла (СПОТ) обеспечивает отвод остаточных тепловыделений от активной зоны реактора через второй контур.
«Реакторы ВВЭР-1200 уже работают в России и за ее пределами — четыре блока в России и два в Беларуси. Эту технологию также выбрали наши партнеры в Венгрии, Египте, Турции, Бангладеш и Китае»,
Алексей Лихачев
гендиректор «Росатома»

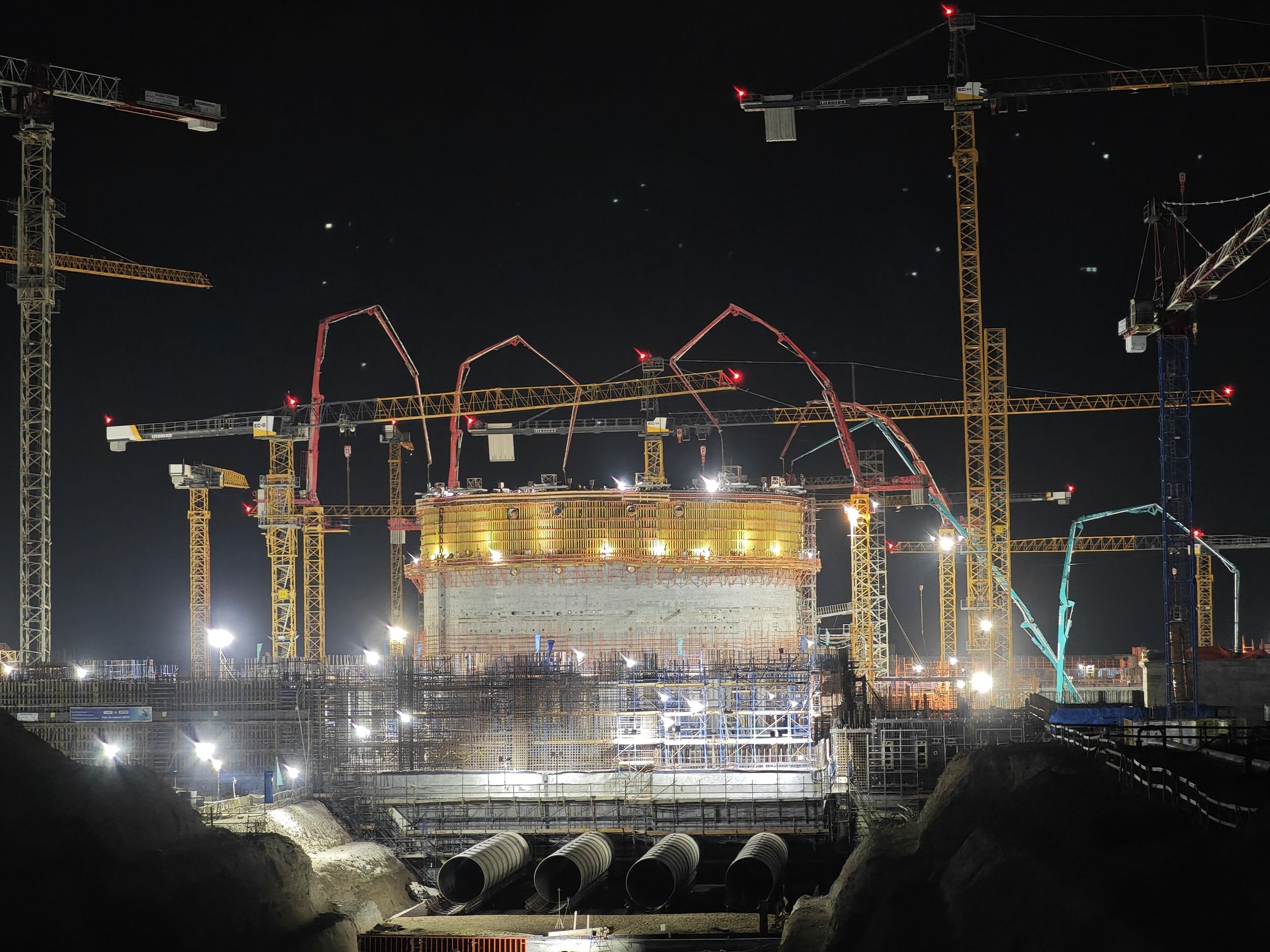

Сегодня «Росатом» — признанный мировой лидер по строительству реакторов ВВЭР за рубежом. «Росатом» сооружает блоки с этими реакторами по всему миру. Две крупнейшие атомные стройки «Росатома» — это турецкая АЭС «Аккую» и АЭС «Эль-Дабаа» в Египте. На обеих площадках одновременно сооружаются по четыре блока с реакторами ВВЭР-1200. Венгерская АЭС «Пакш-2» с двумя реакторами ВВЭР-1200 — первый подобный проект на территории Евросоюза. АЭС «Руппур» в Бангладеш также состоит из двух блоков с ВВЭР-1200, оба активно строятся. Также «Росатом» участвует в строительстве двух АЭС в Китае: блоков №3 и 4 на АЭС «Сюйдапу» и блоков №7 и 8 на АЭС «Тяньвань», все — с реакторами ВВЭР-1200.
Фото: Машиностроительный дивизион Росатома, АО “АСЭ”, СП
